A.                Macam-Macam Garis Dan Kegunaannya

 Dalam gambar teknik terdapat macam-macam garis yang digunakan, perbedaan garis dimaksudkan untuk membedakan gambar atau bagian-bagian yang ada didalam gambar tersebut, yaitu sebagai berikut:

1.         Garis tebal atau disebut dengan garis tebal kontinyu digunakan untuk membuat garis tepi, garis gambar dan garis nyata lainnnya

2.         Garis tipis kontinyu, digunakan untuk garis-garis ukur, garis arsir, dan garis proyeksi serta garis bantu lainnya

3.         Garis kontinyu bebas, digunakan untuk garis batas dari pemotongan sebagian

4.         Garis gores tipis, digunakan untuk menyatakan garis gambar yang tidak terlihat/terhalang

5.         Garis Sumbu atau garis strip titik, digunakan untuk garis sumbu gambar

Gambar A.1 contoh gambar sketsa

B.            Ukuran Huruf Dan Angka

(https://suryaputra2009.wordpress.com/2011/12/19/ukuran-huruf-angka-gambar-teknik/, diakses tanggal 12 Maret 2016) ukuran huruf dan angka untuk gambar sketsa dan gambar teknik mempunyai ketentuan yang sama, yaitu standarisasi ISO menurut type A dan type B

Gambar B.1 Ukuran huruf dan Angka standar

Dicontohkan, apabila suatu huruf dan angka mempunyai tinggi huruf besar 7 mm maka didapatkan data sebagai berikut :

Gambar B.2 Ukuran huruf dan Angka dengan tinggi huruf besar 7 mm

1.              Model huruf & angka tegak jenis huruf Arial

2.             Model huruf & angka miring 15 derajat jenis huruf Arial

3.             Model huruf & angka tegak jenis huruf ISOCPEUR

4.             Model huruf & angka Miring 15 derajat jenis huruf ISOCPEUR

Te

C.           Jenis – Jenis Alat Gambar Dan Kegunaannya

Ada beberapa peralatan didalam menggambar teknik dasar (gambar manual/tanpa komputer) yang harus diketahui berdasarkan fungsi dan cara penggunaannya. Walaupun pada saat sekarang sesuai dengan perkembangan zaman dan teknologi, serta tuntutan dunia industri, menggambar sudah menggunakan Program Autocad yang merupakan program aplikasi rancang bangun berbasis CAD (Computer Aided Desain) buatan autodesk incorporation. Tetapi untuk sampai ke aplikasi rancang bangun tersebut tentunya juga untuk gambar arsitektur, gambar sipil ataupun mesin diperlukan dasar-dasar gambar teknik yaitu menggambar secara manual. Sebagai dasar dan kaidah-kaidah penggambaran yang baik dan benar sesuai dengan standar ISO. Karena hasil dari gambar tersebebut jelas, mudah dibaca (dimengerti), serta dapat dilaksanakan. Karena gambar tersebut di bidang teknik merupakan salah satu bahasa atau alat komunikasi untuk di aplikasikan. Oleh karena itu di dalam menggambar dasar teknik perlu diketahui beberapa peralatan serta kelengkapan gambar teknik tersebut. beberapa peralatan gambar teknik antara lain sebagai berikut :

KERTAS GAMBAR

Berdasarkan jenis kertasnya, kertas gambar yang dapat kita gunakan untuk menggambar teknik adalah

1               Kertas Padalarang

2               Kertas manila

3               Kertas Strimin

4               Kertas roti

5               Kertas Kalkir

Di dalam menggambar teknik untuk ukuran kertas  gambar  sudah ditentukan berdasarkan standar ISO, yang mana ukuran pokok kertas gambar adalah A0:

a.              Ukuran A0 adalah 1 m² dengan perbandingan 2 : 1 untuk panjang : lebar.

b.             Ukuran A1 diperoleh dengan membagi dua ukuran panjang A0.

c.              Ukuran A2 diperoleh dengan membagi dua ukuran panjang A1.

Ukuran kertas gambar dapat dilihat pada Tabel di bawah ini.

Cara untuk menentukan ukuran kertas A0 A1 A2 A3 A4 di dalam gambar teknik dapat harus terlebih dahulu mengetahui ukuran kertas paling besar yang digunakan di dalam gambar teknik, yaitu ukuran kertas A0 yang ukuran pokoknya mempunyai luas 1 meter persegi (1 m2) atau 1 juta milimeter persegi (1.000.000 mm2). Untuk mendapatkan Ukuran kertas A0 tersebut secara benar berdasarkan standard internasional / ISO, maka digunakan rumus sebagai berikut :

Di bawah ini adalah berbagai macam jenis ukuran kertas menurut satuan inches dan satuan milimeters

MEJA GAMBAR

Meja gambar yang baik mempunyai bidang permukaan yang rata tidak melengkung. Meja tersebut dibuat dari kayu yang tidak terlalu keras misalnya kayu pinus. Sambungan papannya rapat, tidak berongga, bila permukaannya diraba, tidak terasa ada sambungan atau tonjolan. Meja gambar sebaiknya dibuat miring dengan bagian sebelah atas lebih tinggi supaya tidak melelahkan waktu menggambar. Meja gambar yang dapat diatur kemiringannya secara manual atau hidrolik. Manual pergerakan kemiringan dan naik turunnya dengan sistem mekanik, sedangkan meja gambar hidrolik kemiringan dan naik turunnya meja gambar menggunakan sistem hidrolik. Ukuran papan gambar didasarkan atas ukuran kertas gambar, sesuai dengan standar yang telah ditentukan. Tetapi dapat juga disesuaikan dengan kebutuhan, umumnya ukuran papan gambar lebar 90 cm, panjang 100 cm, tebal 3 cm

PENSIL GAMBAR

Pensil untuk menggambar lain dengan pensil yang digunakan untuk menulis, baik kwalitetnya maupun kerasnya. Pensil gambar umumnya tidak disertai karet penghapus pada salah satu ujungnya. Selain itu biasanya kekerasannya dicantumkan pada salah satu ujung pensilnya. Standard kekerasan pensil dapat dilihat pada tabel di bawah ini.



Berikut ini salah satu contoh jenis pensil gambar dengan kategori lunak 2B, digunakan untuk kelengkapan menggambar

PENSIL MEKANIK

Pensil mekanik banyak ragam dan jenisnya, antara batang dan isi pensil terpisah. Jika isi pensil habis dapat diisi ulang. Batang pensil tetap masih digunakan. Dalam menggambar teknik ada jenis pensil standar yang digunakan. Pensil mekanik tersebut salah satu merk standar yang digunakan adalah Staedtler, Rotring, Faber Castell. Pensil mekanik memiliki ukuran berdasarkan diameter mata pensil, misalnya 0,3 mm, 0,5 mm, dan 1,0 mm. Berikut ini salah satu contoh jenis pensil mekanik, digunakan untuk kelengkapan menggambar

PENGHAPUS

Penghapus yang dimaksud dalam peralatan gambar teknik disini adalah penghapus yang digunakan untuk kertas gambar. Jadi dapat digunakan 2 macam penghapus yaitu penghapus pensil dan penghapus tinta. Untuk penghapus pensil pada kertas gambar biasa ( putih ) umumnya hampir sama. Penghapus kertas gambar terdapat macam-macam  merk salahsatunya adalah Staedtler, Rotring, Faber Catell, demikian juga untuk penghapus tinta pada kertas kalkir.  Berikut ini salah satu contoh jenis penghapus gambar, yang digunakan untuk kelengkapan menggambar.



PENGGARIS SEGITIGA

Pada kelengkapan menggambar teknik adalah penggaris segitiga. Penggaris ini digunakan untuk menarik garis tegak, miring, atau pun sejajar. Ukurannya variatif dari yang kecil sampai yang besar. Bahan yang digunakan untuk penggaris segitiga adalah kebanyakan mika transparan karena ringan. Penggaris segitiga ini biasanya digunakan sepasang segitiga yaitu segitiga dengan sudut- sudut istimewa yaitu 45°–45° dan segitiga, dengan sudut 60°–30°.



RAPIDO

Rapidograp atau rapido merupakan alat kelengkapan menggambar teknik biasanya satu set komplit dengan yang lainnya. Rapido banyak digunakan dalam mendesain gambar arsitektur bangunan maupun bangunan sipil. Rapido juga memiliki ketebalan tertentu untuk menarik garis dengan ketebalan yang dikehendaki. Sehingga untuk membuat gambar dengan lebih dari satu ketebalan garis, diperlukan beberapa rapido. Untuk membedakan ketebalan garis yang diinginkan, pada umumnya masing-masing rapido diberi tanda corak warna yang berbeda-beda pada leher atau tutupnya.Sehinggga dengan rapido yang digunakan ketebalan garis, tinggi huruf maupun angka dari sablon huruf dapat disesuaikan. Macam-macam merk rapido yang dijual di pasaran, antara lain : rotring, staedler, faber castell, primuss, dan lain-lain.



JANGKA

Jangka merupakan suatu alat kelengkapan menggambar teknik digunakan untuk membuat gambar lingkaran, ellips, ataupun busur lingkaran. Jangka memiliki bentuk dua kaki, yang satu berbentuk runcing (jarum) dan yang satunya lagi bentuknya dapat diisi dengan ujung pensil, pulpen, trek pen, dan sebagainya. Penggunaan jangka bisa di setel atau di atur apabila akan membuat gambar suatu  bentuk lingkaran dengan jari-jari besar, dan apabila kaki jangka tersebut kurang panjang, maka salah satu kakinya harus disambung dengan kaki sambungan atau ditambahkan suatu alat tambahan apabila mau menggunakan rapido.



MAL DAN SABLON

Mal dan sablon ini meryupakan alat kelengkapan dalam menggambar teknik. Fungsi dari mal dan sablon ini untuk memudahkan dan mempercepat proses pengerjaan dalam membuat gambar, khususnya desain gambar-gambar arsitektur bangunan, sipil dan juga untuk menghasilkan bentuk gambar yang rapi, bersih dan menarik. Perbedaan anatara mal dan sablon antara lain yaitu:

Mal terdiri dari beberapa jenis, yakni : mal lingkaran, mal ellips, mal kuping gajah, mal arsitek, dan lain-lain.

Sablon terdiri dari beberapa jenis, yakni : sablon huruf, sablon angka, sablon furniture, dan lain-lain.

D.           Jenis Dan Ukuran Kertas

Berdasarkan jenis kertasnya, kertas gambar yang dapat digunakan untuk menggambar teknik adalah:

1.        Kertas Padalarang

2.        Kertas manila

3.        Kertas Strimin

4.        Kertas roti

5.        Kertas Kalki

Ukuran gambar teknik sudah ditentukan berdasarkan standar. Ukuran pokok kertas gambar adalah A0. Ukuran A0 adalah 1 m2 dengan perbandingan 2 : 1 untuk panjang : lebar. Ukuran A1 diperoleh dengan membagi dua ukuran panjang A0. Ukuran A2 diperoleh dengan membagi dua ukuran panjang A1. Demikian seterusnya. Ukuran kertas gambar dapat dilihat pada Tabel dibawah.

SITUS PASIR LULUMPANG

SITUS PASIR LULUMPANG

Situs pasir lulumpang berada di Kp.Cimareme Kec.Banyuresmikab.Garut.Berada pada koordinat 107º 57'09,1" BT dan 7º 16'6" LS dengan ketinggian sekitar 680 mdpl.hampir seluruh areal situs saat ini telah dijadikan lahan perkebunan oleh penduduk setempat dengan ditumbuhi pohon jati,situs pasir lulumpang berada ±11 km dari pusat kota garut,lokasi dapat dicapai dengan kendaraan roda empat atau kendaraan roda dua, dari pusat kota menuju banyuresmi melewati situ bagendit setelah melewati situ bagendit jarak ke pasir lulumpang tinggal ± 6 km setelah sampai pertigaan sindang singkir belok kanan terus masuk sekitar 1 km setelah sampai kp.cimareme di lingkungan RW.01 ditempuh dengan kendaraan roda dua atau dengan jalan kaki sekitar 15 menit.

berita kepurbakalaan situs pasir lulumpang baru muncul pada bulan november1993,berdasarkan laporan kandepdikbud kabupateen garut tentang adanya objek arkeologis di desa cimareme,kecamatan banyuresmi,kemudian peninjauan dilakukan ke situs ini oleh tim dari arkeologi bandung pada bulan juni 1994 dan februari 1995. sumber  http://adf.ly/13664295/pasir-lulumpang

PROYEKSI

MACAM-MACAM PROYEKSI

A. PROYEKSI FIKTORIAL

proyeksi fiktorial adalah sistem penggambaran sebuah benda kerja dengan cara memiringkan benda kerja ke arah bidang proyeksi sehingga 3 bidang kerja terlihat serentak yakni bidang depan,atas dan samping.

proyeksi fiktorial sendiri dibagi menjadi 3 yakni :

1) proyeksi isometri

gambar 1.1

ketentuan dalam proyeksi isometri yaitu sudut alpha dan beta memiliki sudut 30 drajat dan sumbu x,y dan z berskala 1:1

contoh untuk proyeksi isometri bisa dilihat pada gambar 1.1 disamping, memiliki ukuran x = 50 mm,y = 50 mm, z = 50 mm sudut alpha serta betanya 30 drajat.

2) proyeksi  dimetri

gambar 1.2

ketentuan sudut alpha 10 drajat,beta 40 drajat skala untuk sumbu x dan z yaitu 1:1 sedangkan untuk sumbu y 1:2

gambar 1.2 ini yaitu contoh dari proyeksi dimetri,memilki ukuran x = 50 mm,y = 50 mm, z = 50 mm dan sudut alpha 10 drajat dan betanya 40 drajat.Lihat pada sumbu y panjang sumbu y 50 mm dikarnakan perbandungannya 1:2 jadi hanya setengahnya atau panjangnya jadi 25 mm

3) proyeksi kalvalir

gambar 1.3

ketentuan sudut alpha 0 drajat (menyatu dengan garis horizontal),untuk sudut betanya 45 drajat,skala untuk sumbu x dan z yaitu 1:1 sedangkan untuk sumbu y 1:2

contoh : untuk gambar masih sama dengan sebelumnya tapi yang membedakan  hanya di sudut alpha dan betanya,alpha 0 drajat sedangkan betanya 45 drajat

B. PROYEKSI ORTOGONAL

proyeksi ortogonal adalah gambar pandangan majemuk dari suatu benda kerja yang diperoleh dari hasil mengamati benda tersebut dari beberapa arah, gambar hasil dari pengamatan benda tersebut disebut gambar pandangan.

proyeksi ortogonal umumnya menampilkan 3 gambar pandangan yaitu pandangan depan,atas dan samping,namun bila situasinya menghendaki jumlah pandangan bisa ditambah atau dikurangi .

proyeksi ortogonal di bedakan menjadi :

1) proyeksi amerika (ISA ) pada proyeksi amerika pandangan yang ditampilkan yaitu pandangan depan,atas dan samping kanan.

2) proyeksi eropa (ISO) pandangan yang di tampilkan yaitu pandangan depan,atas dan sampng kiri.

contoh lihat pada gambar 1.4 disini ada sebuah contoh gambar yang akan kita buat jadi pandangan eropa dan amerika

gambar 1.4

untuk yang pertama kita akan buat proyeksi amerika,kita samakan pemahaman untuk pandangan depannya kita ambil menurut tanda panah yang berwarna hitam :




gambar 1.5 proyeksi amerika

gambar 1.6 proyeksi eropa

KEPALA GAMBAR (ETIKET)

setelah sebelumnya kita membahas mengenai gambar teknik dan apa saja alat-alat yang akan di pakai dalam menggambar,sekarang kita akan mulai membahas tentang etiket,nah sekarang kita mulai bahas saja OK :-)

ETIKET GAMBAR

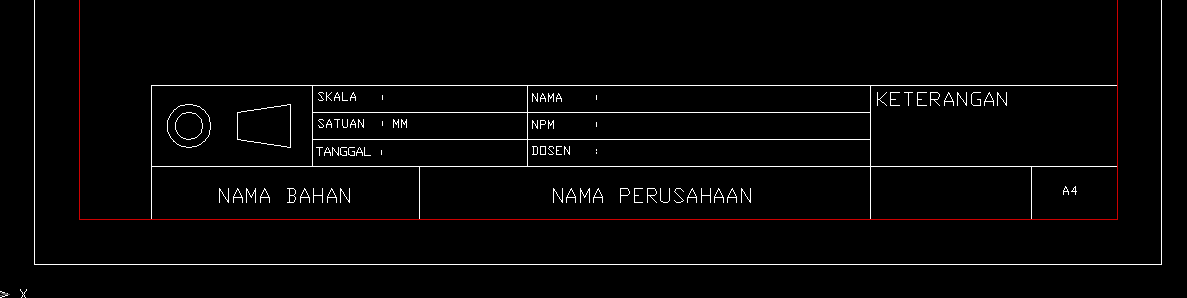

etiket adalah bagian dari gambar yang memuat tentang data-data atau informasi dari gambar tersebut.Ada beberapa komponen yang wajib dituliskan dalam etiket / kepala gambar yaitu nama / judul gambar,ukuran kertas,cara proyeksi/cara pandangan,skala gambar,nama perusahaan/nama sokolah,nama drafter/pembuat,tanggal di buat,pemeriksa dan yang menyetujui gambar,keterangan gambar dan satuan yang digunakan.Berikut beberapa contoh etiket :

gambar 1

atau

gambar 2

bila dalam etiket tidak cukup untuk menampung informasi yang ingin disampaikan maka bisa ditambahkan diatas etiket atau pada bagian kertas yang masih kosong,biasanya informasi tambahan ni manampung informasi tentang,material yang digunakan,jumlah,deskripsi,berat dan sebagainya

gambar 3

dalam pembuatan etiket patut diperhatikan juga batas marginnya,berikut batas margin yang sesuai dengan standar ISO :

GAMBAR TEKNIK

GAMBAR TEKNIK

gambar teknik atau lebih akrab dipanggil gamtek ini yaitu suatu alat komunikasi bagi orang-orang teknik.

fungsi dasar dari gambar teknik sendiri yaitu cara manusia untuk menyampaikan pemikirannya baik secara lisan yang bersifat abstrak maupun dengan lewat alat yang berupa visual (gambar atau tulisan).

alat-alat yang dibutuhkan untuk menggambar yaitu  :

1) buku gambar atau kertas gambar => untuk pemakaian buku gambar atau kertas gambar sendiri bebas mau pakai merek atau ukuran yang mana sajah,tapi sebelum itu kita harus tau mengenai ukuran-ukuran standar kertas itu sendiri.

a)A0 => memiliki ukuran 1.189 mm x 841 mm...wiiihh gede amat :-D
b)A1 => memiliki ukuran 841 mm x 594 mm atau setengahnya dari A0
c)A2 => memiliki ukuran 594 mm x 420 mm
d)A3 => memiliki ukuran 420 mm x 297 mm
e)A4 => memiliki ukuran 297 mm x 148 mm
f)A5 => memiliki ukuran 210 mm x 148 mm

2) pensil =>untuk pensil sendiri saya sarankan pake pemsil mekanik, kenapa? pertama karna pensil mekanik ketika habis bisa di isi ulang dan kedua pensil mekanik juga memiliki ukuran berdasarkan diameter isi pensil misalnya yang 0,1 mm,0,5 mm,1 mm dan sebagainya dengan begitu,ketebalan garis yang dihasilkan oleh pensil mekanik bisa dikendalikan sesuai dengan garis yang digambar.

3) penghapus => untuk penghapus sendiri kalian bisa gunakan penghapus jenis atau merek apa saja yang penting pas dipake ngehapus bersih.
4) penggaris => untuk penggaris kita pakai dua penggaris yang berbentuk segitiga.
5) jangka => jangka digunakan dimana kita akan membuat lingkaran atau sejenisnyah

6) busur => busur digunakan untuk membuat sudut atau juga melihat kemiringan pada sudut gambar
    standar-standar internasional yang bisa digunakan yaitu standar ISO (standar dari eropa) atau ISA (standar dari amerika).Meskupin banyak standar-standar internasional lainnya seperti  JIS (standar dari jepang),DIS (standar dari jerman) tapi yang sering digunakan yaitu standar eropa dan standar amerika.
